Les Astrographes

Conçus avec des matériaux haut de gamme, nos instruments sont fiables et d’une grande longévité. Tout le process de conception et de contrôle est informatisé. Votre optique vous donnera ainsi le meilleur de son potentiel

Nous avons mis toute notre expérience et notre savoir-faire dans la réalisation de ces instruments. Le plus grand soin a été apporté aux structures supportant les optiques.

Avec les Astrographes SkyVision, vous disposez à plusieurs combinaisons optique de télescopes de grandes précision.

  • Les Cassegrain (de Ø250 à Ø400mm, plus sur demande)
  • Les Newton (de Ø250 à Ø400mm, plus sur demande)
  • Les Newton-Cassegrain (de Ø250 à Ø400mm, plus sur demande)
  • les Dall-Kirkham (sur demande)
  • Les Ritchey-Chretien (sur demande)
Gamme NC
Gamme NC
Gamme Cassegrain
Gamme Cassegrain

Les structures des astrographes Skyvision (autrefois appelé MT pour Mobil Telescope) allient les meilleurs aluminiums aéronautiques au carbone et à l’inox. Elles sont légères et performantes et intègrent les optiques SkyVision de 250 à 500 mm de diamètre.

Cassegrain C350
Cassegrain C300
C350
Cassegrain C350

La finition des astrographes Skyvision est exemplaire. Les pièces aluminium sont traitées par oxydation anodique dure et l’intégralité de la visserie est en inox. Cela permet de donner un très haut niveau de finition et une résistance à toute épreuve.


La cage secondaire est assemblée avec une architecture rigide en aluminium et carbone à double anneaux. Les aigrettes sont fines grâce au maintien du secondaire par 4 branches d’araignée en acier inoxydable poli.

Cage Secondaire NC350
Cage Secondaire NC350
Cage Secondaire C350
Cage Secondaire C350

Les tubes carbones ont fait l’objet d’une attention particulière. Leur process de fabrication à base de fibres de carbone 3k permet de bénéficier de toutes les qualités intrinsèques du carbone et assure aux tubes une rigidité incroyable et un coefficient de dilatation thermique quasi nul.

Tube carbone
Tube carbone

La structure ouverte en tubes carbone de la série des astrographes, permet une mise en température très rapide des optiques et une grande stabilité thermique. L’intégration de ventilateurs situés à l’arrière du barillet permet d’accélérer le processus de mise en température du miroir Primaire.


Le système de liaison aux tubes vous garantit une stabilité de l’ensemble de la structure et un alignement parfait des optiques.

Système de connexion des tubes
Système de connexion des tubes

Le support de barillet amovible pour faciliter l’accès au miroir et les opérations d’entretien.

Barillet escamotable
Barillet Amovible Astrographe Ø300 et +

Le barillet est dimensionné spécifiquement pour chaque miroir en fonction de son épaisseur et de sa matière. Le maintien du miroir primaire est assuré sans contraintes mécaniques liées au poids propre de l’optique, aux effets thermiques et autres phénomènes vibratoires.

Barillet NC300-60x30 Fd3.6 Suprax
Barillet Ø300- Astrographe


Le réglage de la collimation du miroir primaire est réalisée par 3 gros vis à liaison sphéro-conique avec système intégré de rattrapage des jeux mécaniques (Brevet SV).
3 molettes de blocage permettent d’immobiliser l’ensemble et de maintenir le barillet en liaison isostatique sur 3 sphères.


La Gamme Cassegrain

En standard proposé avec une ouverture f/D:16.
Autres ouvertures sur demande.

CassegrainC250 C300 C350 C400
Ø Primaire250 mm 300 mm 350 mm 400 mm
Obstruction (%/Ø)0.30.290.270.25
Poids (Sans PO)15 kg 21.6 kg 26.5 kg 35 kg
Longueur900 mm1120 mm1254 mm1384 mm
Largeur368 mm417 mm479 mm529 mm
Skyvision se réserve le droit de modifier ces caractéristiques sans préavis
Valeurs indicatives susceptibles de varier en fonction de la configuration finale de l’appareil

Téléchargements


La Gamme Newton

Voir la gamme Newton-Cassegrain

Les astrographes Newton partagent la structure des Newton-Cassegrain à la seule différence que le miroir secondaire n’est pas interchangeable et qu’il n’y a pas de baffle intérieur


La Gamme Newton-Cassegrain

SkyVision réunit le meilleur des deux mondes pour vous offrir un instrument unique, pensé et conçu pour être véritablement polyvalent.
En un seul instrument vous disposez d’un télescope Cassegrain
à longue focale, idéal pour l’observation et la photographie de la Lune et des planètes, mais aussi d’un télescope de type Newton, lumineux et à courte focale résolument tourné vers l’observation et l’imagerie du ciel profond à champ large.

En standard proposé avec une ouverture

Newton f/D:3.6

Cassegrain f/D:16

Miroirs secondaires interchangeables
Exemple de rapport de champs simulé pour un format APS-C (23.6×15.7mm)

Le système breveté SV à mémoire de collimation SkyVision permet l’échange facile et rapide du miroir secondaire pour passer d’une formule optique à l’autre.

Newton-CassegrainNC250NC300NC350 NC400
Ø Primaire250 mm 300 mm 350 mm 400 mm
Obstruction (%/Ø)0.30.290.270.25
Poids (Sans PO)20 kg 25 kg 30 kg 35 kg
Longueur900 mm1120mm1254mm1384mm
Largeur368 mm417 mm479 mm529 mm
Skyvision se réserve le droit de modifier ces caractéristiques sans préavis
Valeurs indicatives susceptibles de varier en fonction de la configuration finale de l’appareil

Téléchargements

Ritchey-Chretien

Avec une combinaison optique de 2 miroirs hyperboliques, le RC de Skyvision offre l’avantage de produire un large champs plan avec des étoiles rondes sans coma ni astigmatisme.

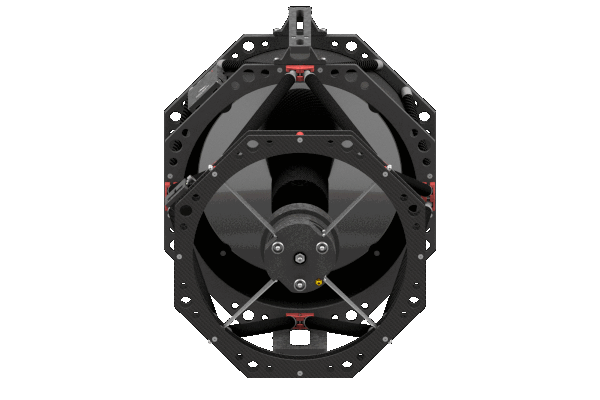

Ritchey Chrétien RC400

La formule optique très compact des RC permet une longueur de structure de seulement 790mm pour un miroir de Ø400 (ici construction sur mesure RC400 f/D:6)

Autres Gammes

  • les Dall-Kirkham (sur demande)
  • …..
